Круговые диаграммы чаще всего встречаются в визуализации данных. Они просты в построении, понятны и смотрятся эффектно. При этом именно при создании круговых диаграмм пользователи Excel делают массу ошибок. И вместо того чтобы упростить восприятие информации, делают всё ещё более запутанным и непонятным.

Рассказываем, каких правил стоит придерживаться, чтобы правильно и со смыслом доносить информацию при помощи круговых диаграмм.

Что стоит учесть при построении круговых диаграмм

Онлайн-школа визуализации данных Excellent

Джин Желязны, директор по визуальным коммуникациям компании McKinsey и автор книги «Говори на языке диаграмм» считает, что круговые диаграммы наименее практичны и должны составлять не более 5% всех диаграмм, используемых в отчёте или презентации. А Эдвард Тафти, признанный эксперт информационного дизайна, вообще называет круговые диаграммы злом.

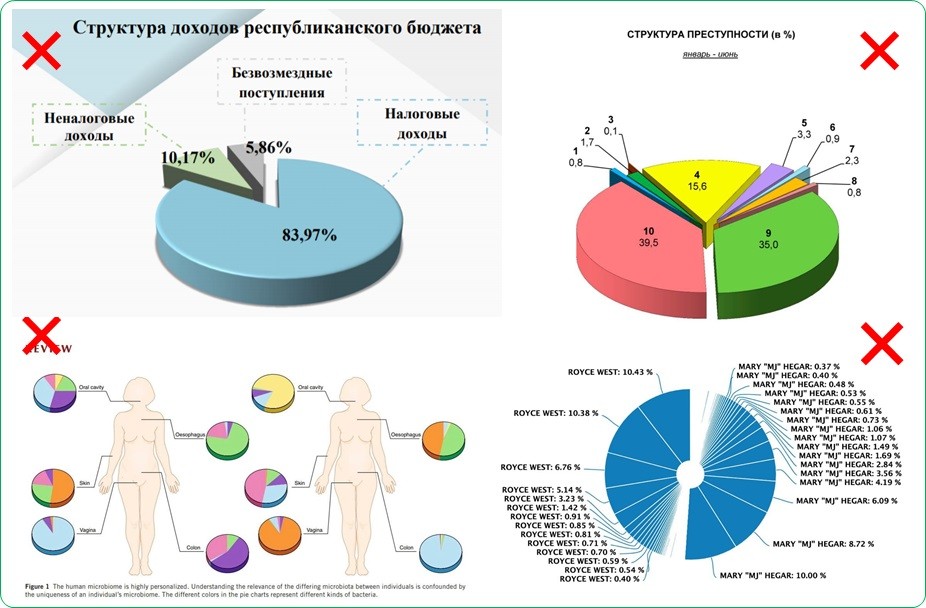

С этим сложно не согласиться, когда видишь примеры диаграмм с эффектом 3D, с большим количеством долей, с неясными подписями или вовсе без них, с ошибочной цветовой палитрой, ― например, такие:

Что стоит учесть при построении круговых диаграмм


И всё же давайте не будем столь категоричными в отношении круговых диаграмм и разберём несколько правил, которые помогут избежать распространённых ошибок и строить качественные круговые диаграммы.

Круговые диаграммы хорошо использовать для отражения структуры или доли показателя

Например, показывать долю на рынке, долю продаж, долю опрошенных и другое. Важно учитывать, что доли сравниваются по отношению к целому. Для сравнения отдельных долей друг с другом круговая не подойдёт.

Что стоит учесть при построении круговых диаграмм
Доли показателя чаще всего указывают в процентах

Сумма долей в круговой диаграмме не должна быть больше или меньше 100%

Сумма долей в круге должна составлять 100%.

Определить процент и выявить ошибку проще, когда доли кратны 25%, 50% или 75% от окружности.

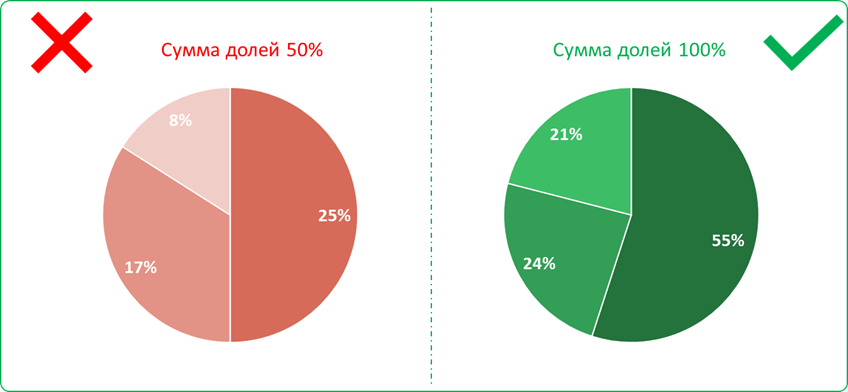

Например, искажение данных легко заметить на примере ниже: 25% никак не может быть половиной круга.

Что стоит учесть при построении круговых диаграмм

А когда доли значительно меньше 25%, сложнее определить на глаз, какой процент они составляют, — ошибка становится менее очевидной. И Excel тут не помощник — он построит круг с любыми долями, так как по умолчанию он не считает сумму долей.

Круговая диаграмма должна состоять не более чем из 3‒5 долей

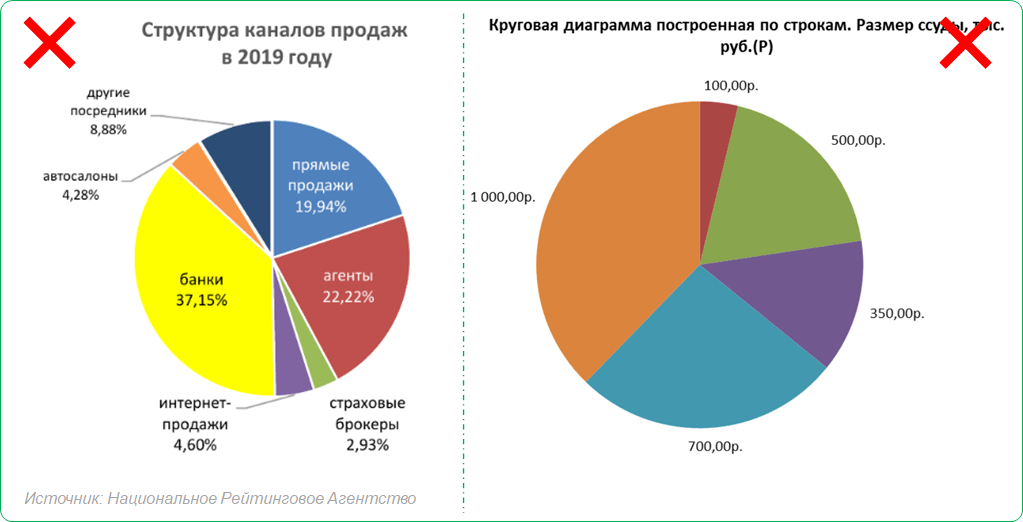

Зарубежные авторы и эксперты по визуализации говорят, что для правильного восприятия информации лучше не использовать более трёх. Это связано прежде всего с тем, что, когда слишком много долей, разницу между ними практически невозможно определить. Кроме того, будет достаточно проблематично разместить подписи данных.

Что стоит учесть при построении круговых диаграмм

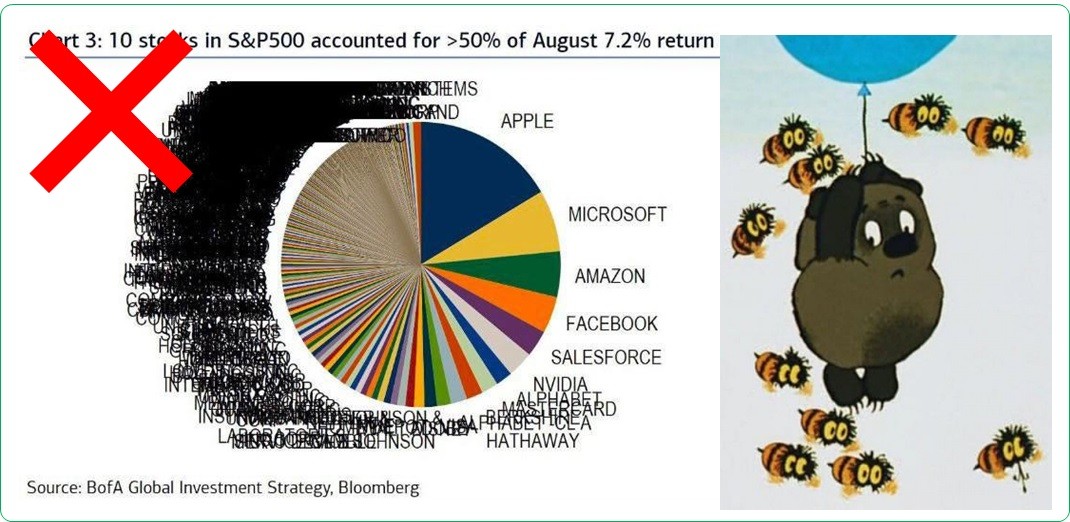

Когда смотришь на эту картинку, первое, что может прийти на ум: «Рой пчёл напал на диаграмму!» ?

Для отражения большого количества категорий лучше подойдёт линейчатая диаграмма. Если же по каким-то причинам нельзя отказаться от круговой, рекомендуем выбрать несколько наиболее важных показателей, а остальные сгруппировать в категорию «Прочее».

Что стоит учесть при построении круговых диаграмм

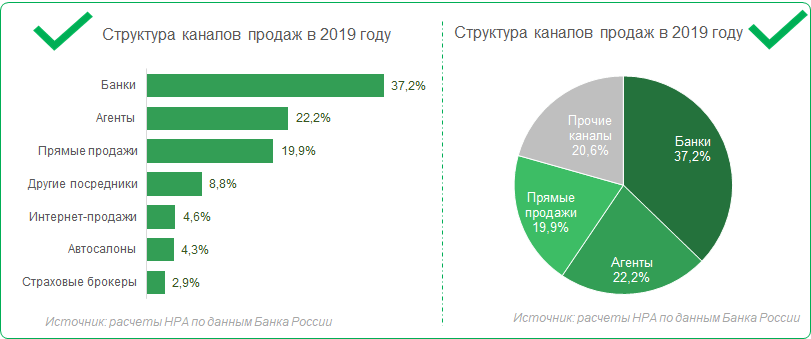

Пример линейчатой диаграммы (слева) и круговой с объединяющей категорией «Прочие» (справа) — информация в такой подаче воспринимается лучше

Самую большую долю лучше размещать на уровне 12 часов и выделять её самым ярким или тёмным цветом

Если нет необходимости делать акцент на самой важной доле, расположите доли по убыванию от большего к меньшему по часовой стрелке.

Примеры неправильных диаграмм — наибольшие доли расположены в левой части:

Что стоит учесть при построении круговых диаграмм

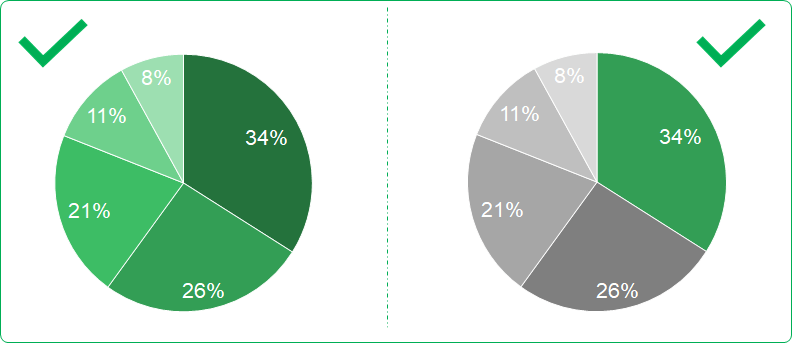

Верное решение — самая большая доля хорошо выделяется:

Что стоит учесть при построении круговых диаграмм

Что стоит учесть при построении круговых диаграмм курс

EXCEL

Узнать больше

  • Научим приёмам работы в Excel, которые помогут быстрее анализировать любые данные и приводить таблицы в порядок
  • Бонус: бесплатный модуль с вводными занятиями

Про 3D-диаграммы лучше забыть

3D-эффект искажает значения. Объекты на переднем плане визуально воспринимаются больше, чем на заднем, даже если это не так. Визуализируя данные при помощи 3D-диаграммы, можно легко ввести в заблуждение.

Что стоит учесть при построении круговых диаграмм

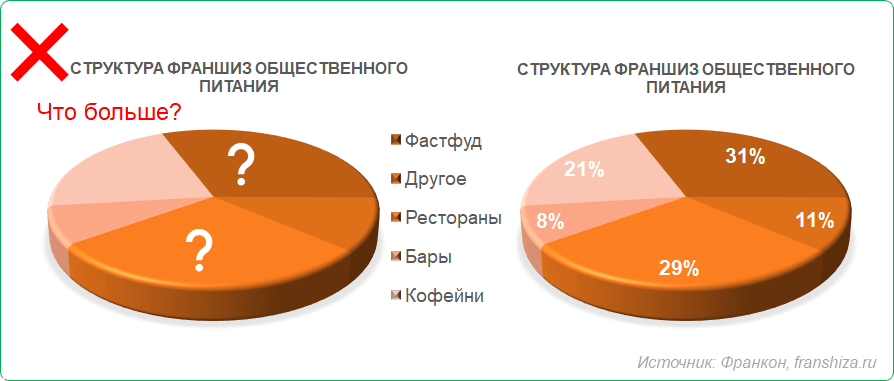

На диаграмме слева без подписей данных сложно определить, какая из долей больше — фастфуда или ресторанов

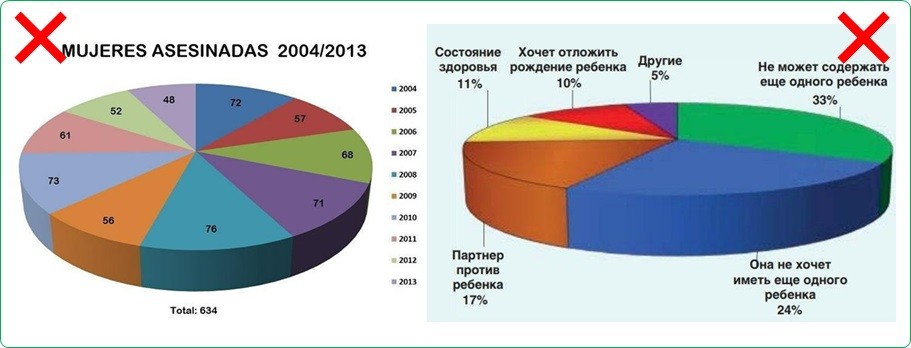

Вот ещё пара неудачных примеров:

Что стоит учесть при построении круговых диаграмм

Легенду выносим в подписи данных

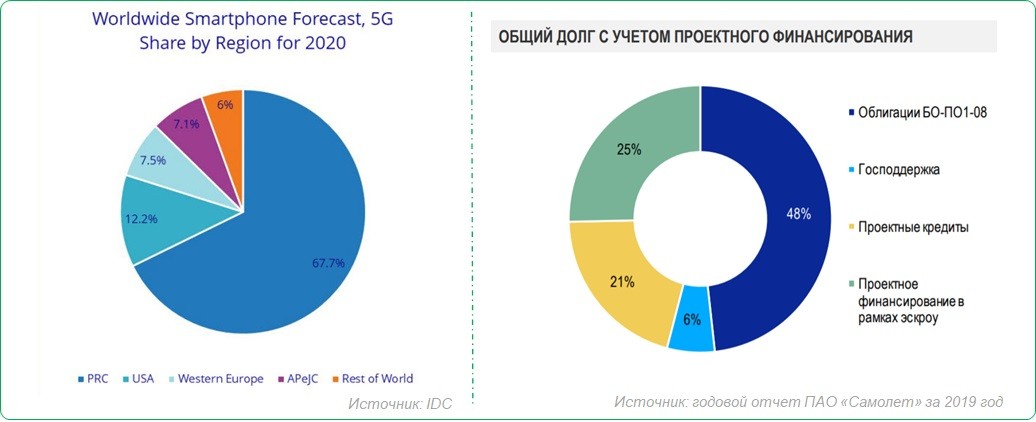

Это упрощает восприятие информации, поскольку не надо бегать глазами от легенды к значениям долей и обратно. Однако, если подписи данных длинные, их стоит всё же вынести в легенду.

Что стоит учесть при построении круговых диаграмм

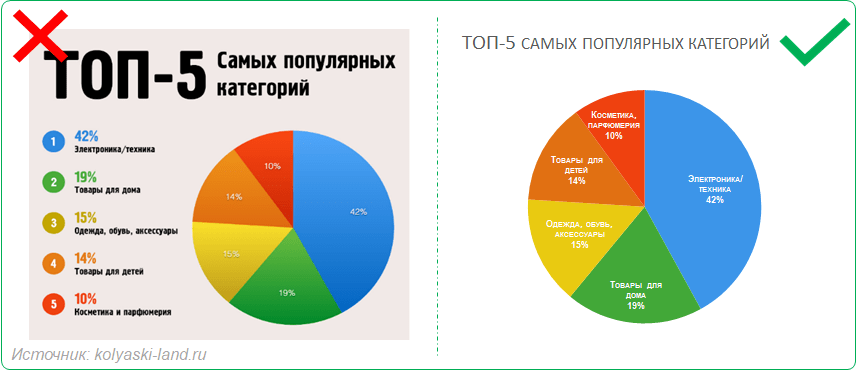

Слева: помимо вынесенной легенды с коротким описанием категорий ещё и цифры дублируются.
Справа: наглядная и лаконичная визуализация популярных категорий

Цель диаграммы — быстро и понятно донести информацию

Следует аккуратно использовать круговые диаграммы для сравнения нескольких показателей или отображения динамики.

Что стоит учесть при построении круговых диаграмм

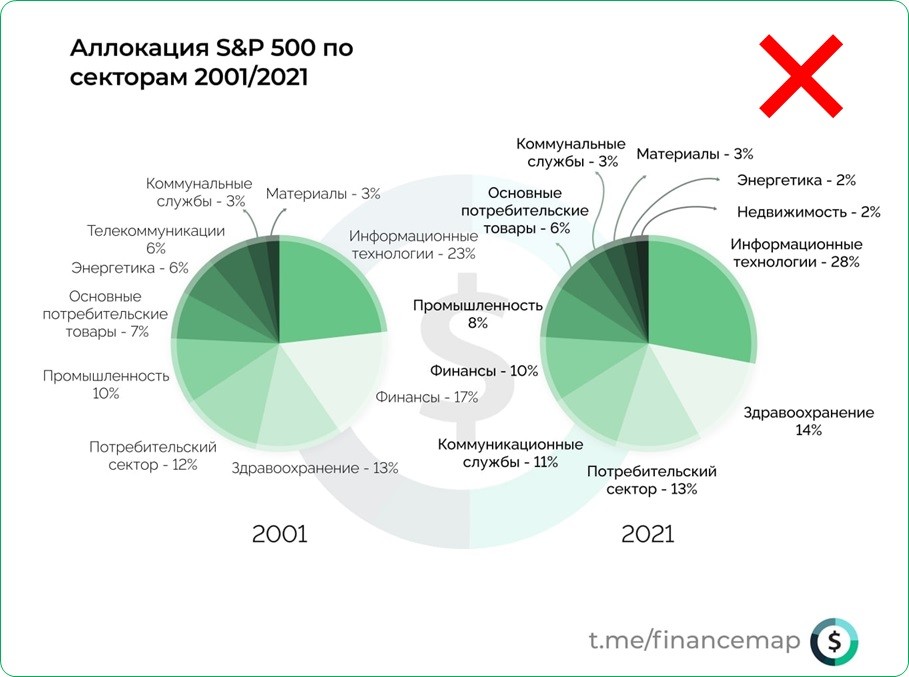

Приходится достаточно много времени тратить на то, чтобы соотнести данные одной диаграммы с данными другой

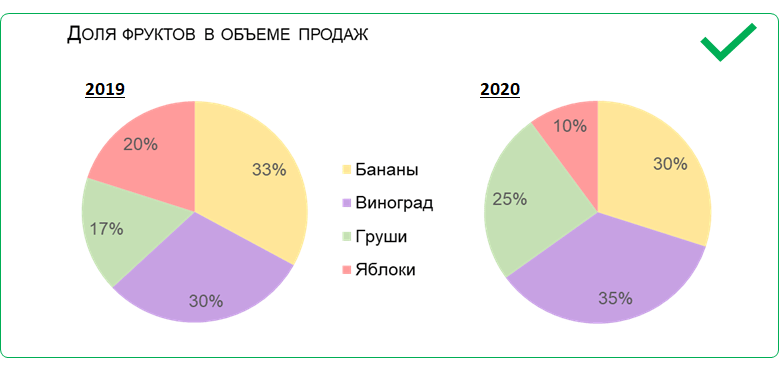

Если нужно показать несколько аналитик по одним и тем же категориям — например, сравнение доли прошлого и текущего года, доли натуральных и денежных показателей, — быстрым решением будет построить несколько диаграмм с одной подписью.

Например, как здесь:

Что стоит учесть при построении круговых диаграмм

Круговые диаграммы — простой и наглядный способ визуализации данных. При правильном использовании такие диаграммы станут прекрасным дополнением к отчётам и презентациям и позволят правильно донести числовую информацию до аудитории.
